一、氣動螺旋閘門 產品概述
本公司的氣動螺旋閘門也叫氣動插板閥或者氣動閘板閥。是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，氣動插板閥主要使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或切斷。氣動螺旋閘門其結構簡單、重量輕、無卡阻、適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便。
|
|---|

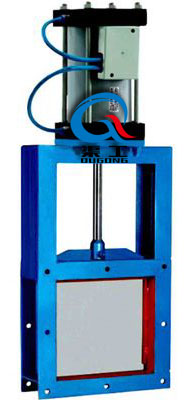

| LMD氣動螺旋閘門 |
二、氣動螺旋閘門 主要技術參數及性能
| 公稱通徑 | 200×200、300×300、400×400、500×500、600×600、700×700 |
|---|---|
| 適用溫度 | -10~+200℃ |
| 連接形式 | 法蘭 |
| 法蘭標準 | GB/T9113、JB/T79 |
| 主體材料 | Q235A、304、316、304L、316L |
| 密封形式 | 硬密封、軟密封 |
| 配套附件 | 1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關 |
| 氣源壓力 | 0.4~0.6MPa |
| 電磁閥電壓 | DC24V、AC220V |
| 行程開關控制電壓 | DC24V、AC220V |
三、氣動螺旋閘門 主要性能參數
| 類別 | A×A | B×B | C×C | H | L | n-d | 重量 |
|---|---|---|---|---|---|---|---|
| 單向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
| 250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
| 300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
| 400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
| 450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
| 500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
| 雙向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
| 700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
| 800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
| 900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
| 1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
| 說明 | LMD-單向 | I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度） |
||||
四、氣動螺旋閘門 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
