D673H/F氣動金屬硬密封蝶閥

一、氣動三偏心蝶閥 產品概述

本公司的D643H/F氣動三偏心蝶閥是由三偏心多層次金屬密封蝶閥和氣動執行器組成，所以也可以叫氣動金屬硬密封蝶閥。氣動三偏心蝶閥采用三偏心多層次金屬密封結構，無機械磨損，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的理想裝置。氣動彈性金屬密封蝶閥選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，上限工作溫度可達600℃。

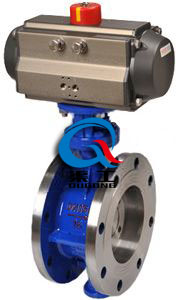

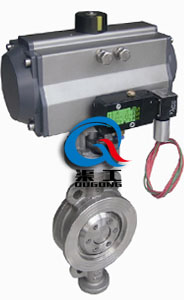

氣動金屬硬密封蝶閥 (法蘭式)	氣動金屬硬密封蝶閥 (對夾式)

二、氣動三偏心蝶閥 產品特點

由于氣動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐受高溫性和磨損小等。其主要特點如下：
（1）開啟力矩小，靈活方便，省力節能。
（2）三維編心結構，使蝶板越關越緊，其密封性能好，達到無泄漏。
（3）耐高壓、耐腐蝕、不易磨損、使用壽命較長等。

三、氣動三偏心蝶閥 主要技術參數

四、氣動三偏心蝶閥 執行器技術參數

氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動三偏心蝶閥 主要零件材料

六、氣動三偏心蝶閥 主要性能規范

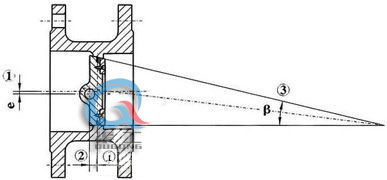

七、氣動三偏心蝶閥 三偏心密封結構原理

（1）偏離管道中心
（2）偏離密封面中心
（3）傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時接觸，利用蝶板偏心1、偏心2脫離閥座，減低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，制止蝶板過位。

氣動三偏心蝶閥 (三偏心原理)	氣動三偏心蝶閥 ( 金屬密封結構)

八、氣動三偏心蝶閥 外形結構圖

氣動金屬硬密封蝶閥 (法蘭)	氣動金屬硬密封蝶閥 (對夾)

九、氣動三偏心蝶閥 安裝連接尺寸

十、氣動三偏心蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動三偏心蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
